Quad Lock 振動ダンパーの正解 — スマホのカメラが壊れる前にやるべきこと

スマートフォンが壊れる──バイク乗りの「現代病」

二輪車の振動がスマートフォンのカメラモジュールを破壊する。この問題が広く認知されたのは、Apple が 2021 年に公式サポートページで「高振幅の振動、たとえば高出力のオートバイエンジンからの振動に長時間さらすと、カメラの光学式手ぶれ補正（OIS）やクローズドループ・オートフォーカスのシステムに影響を及ぼす可能性がある」と明記したことが大きい。Apple だけの話ではない。OIS 機構を搭載するスマートフォン全般に共通するリスクであり、Samsung や Google Pixel のユーザーからも同様の不具合報告は上がっている。

破損のメカニズムは単純だ。OIS はレンズユニットをバネとアクチュエーターで浮かせ、手ぶれの逆方向に微細に動かすことで像のブレを打ち消す。この「浮いた構造」が二輪車の高周波振動と共振し、制御範囲を超えた振幅でレンズユニットが内部のストッパーに繰り返し衝突する。結果、アクチュエーターのワイヤーが断線したり、レンズ位置のキャリブレーションが狂ったりする。修理費用は機種にもよるが、iPhone の場合で数万円。保証の適用外になることが多いとされる。

この問題に対して、オーストラリア発のスマホマウントブランド Quad Lock が純正オプションとして投入したのが「Vibration Dampener」である。本稿では、この振動ダンパーの構造と効果、装着時の注意点、そしてダンパーだけでは足りないケースについて整理する。

Photo by aboodi vesakaran on Unsplash

Quad Lock というプラットフォームの設計思想

Quad Lock は 2011 年にオーストラリア・メルボルンで創業したスマートフォンマウントのブランドだ。創業者の Chris Peters が Kickstarter でプロジェクトを立ち上げたのが出発点とされる。その後、自転車・バイク・自動車・ランニングと用途を広げ、2020 年代にはバイク用マウントの事実上のスタンダードとして認知されるに至った。

設計の核にあるのは、スマートフォンケース背面に設けられた「デュアルステージ・ロック機構」である。ケース背面に成形されたツインタブ構造のマウントインターフェイスを、アーム側のスロットに差し込んで45度回転させるとロックがかかる。この構造により、ワンタッチでの着脱と、走行中のビビりや脱落防止を両立させている。ロック時に「カチッ」と鳴るスプリングラッチが二段階の保持力を生んでおり、単純な磁石式マウントにありがちな「気づいたらスマホが落ちていた」という事故を構造的に排除している。

バイク向けの基本ラインナップとしては、ハンドルバー径 22mm〜35mm に対応するクランプ式の「Motorcycle Handlebar Mount」、フォークステムのトップナット穴に差し込む「Fork Stem Mount」、そしてより剛性を高めた「Motorcycle Handlebar Mount Pro」が存在する。Pro はアルミ削り出しのアーム部を持ち、剛性と仕上げの質感が上がる反面、重量も増す。いずれのマウントアームも、後述する Vibration Dampener の挿入を前提に設計されている点が、競合製品との大きな差異だ。

重要なのは、Quad Lock のシステムが「ケース一体型」であることだ。汎用クランプでスマートフォンを挟み込むタイプのマウントでは、挟み込み力の不均一がスマートフォン筐体にストレスを与える。一方、Quad Lock は専用ケースそのものがマウントインターフェイスを内包するため、スマートフォンのフレームに余計な負荷をかけない。これが振動対策という文脈では地味に効いてくる。ケースが筐体を均等に保持することで、マウント接合面に伝わる振動の偏りが抑制されるからだ。

Photo by Duc Van on Unsplash

Vibration Dampener の構造と減衰原理

Quad Lock の Vibration Dampener は、マウントアームとスマートフォンケースの接合部に挟み込む形で装着する振動吸収ユニットである。外形はコンパクトで、マウントの全長がわずかに伸びる以外、見た目の印象はほぼ変わらない。

内部構造は、公開されている分解写真やメーカーの技術解説によると、TPE（熱可塑性エラストマー）系の素材を複数の硬度で積層した「多層ダンパー」方式を採用しているとされる。硬度の異なるエラストマー層が、それぞれ異なる周波数帯の振動を吸収する仕組みだ。バイクのエンジン振動は一次振動・二次振動・排気脈動由来のものなど複数の周波数成分を含むため、単一硬度のゴムブッシュでは特定帯域しか減衰できない。Quad Lock のダンパーが多層構造を採っているのは、この「広帯域減衰」を狙ったものと考えられる。

公式サイトの説明では、ダンパーは「スマートフォンのOIS機構に影響を及ぼす周波数帯の振動を最大90%低減する」と謳われている。ただし、この数値はメーカーの自社テスト環境に基づくものであり、車種やエンジン形式、回転数域によって実際の減衰量は異なる。

技術的に注目すべきは、このダンパーが振動を完全に遮断するのではなく、「OIS が共振するレンジの振動を選択的に殺す」ことに設計の焦点を絞っている点だ。スマートフォンのOIS機構が脆弱な周波数帯はおおむね数十Hzから数百Hzの範囲にあるとされ、これは直列四気筒エンジンの常用回転域における一次振動の周波数と重なりやすい。ダンパーのエラストマー層は、この帯域で効率的にエネルギーを熱に変換する設計になっているとみられる。一方、数千Hzを超えるような高周波振動や、大きな低周波の揺れ（段差通過時の衝撃など）に対しては、このサイズのエラストマーダンパーだけで完全に対処するのは原理的に難しい。

装着にあたっての注意点がいくつかある。まず、ダンパーを挟むことでマウント接合部に「遊び」が生じる。エラストマーの弾性分だけスマートフォンがわずかに揺れるため、ナビ画面のタッチ操作がダンパー無しのときより若干しづらくなるという報告がある。これはトレードオフであって不具合ではない。振動を減衰するということは、固定の剛性をわずかに犠牲にするということだからだ。

また、ダンパーのエラストマー素材は経年劣化する。紫外線や温度変化に長期間さらされると弾性が低下し、振動吸収性能が落ちる可能性がある。Quad Lock は消耗品として交換を推奨しており、価格は日本国内の正規流通で2,000円台後半から3,000円台前半が相場とされる。使用頻度にもよるが、1〜2年での交換を目安にするのが妥当だろう。

Photo by Ronnzy Moto on Unsplash

📺 関連映像: Quad Lock Vibration Dampener review motorcycle — YouTube で検索

エンジン形式による振動特性の違い──ダンパーだけで済むのか

振動ダンパーの効果を語る上で避けて通れないのが、エンジン形式による振動特性の違いだ。すべてのバイクが同じ振動を出すわけではなく、ダンパーだけで充分な車種と、追加対策が必要な車種がある。

一般に、不等間隔爆発の単気筒やビッグツインは一次振動が大きい。ハーレーダビッドソンのミルウォーキーエイト、ドゥカティのLツイン、そしてSR400 のような単気筒は、いずれもクランクシャフトのバランス率の関係で低周波域の振幅が大きくなる傾向にある。これらの車種ではダンパーの効果は出るものの、振動の絶対量が大きいため、ダンパーだけでは OIS への負荷をゼロにはできないケースがあるとされる。

一方、直列四気筒は一般にクランクの慣性力が相殺されやすく、一次振動は小さい。ただし、二次振動や高次の成分が残るため、特定の回転数域でハンドルバーに不快な微振動が出る車種がある。600cc クラスのスーパースポーツが高回転域で手に痺れを感じるのは、まさにこの高次振動によるもので、OIS の共振周波数に近い成分を含むことがある。

並列二気筒エンジンは、クランク位相によって振動特性が大きく変わる。360度クランクは振動が大きく、270度クランク（ヤマハ MT-07 やテネレ700 に採用される形式）は不等間隔爆発ながらもバランサーシャフトとの組み合わせで振動を抑えている。しかしバランサーの効きが弱い回転域が存在するため、一概に「並列二気筒だから安心」とは言えない。

追加対策として有効なのは、まずマウント位置の選択だ。ハンドルバーのエンド付近は共振の腹になりやすく、振幅が最大になるポイントにマウントを取り付けてしまうと、ダンパーの減衰能力を超える振動が入力される。ステムマウント（Fork Stem Mount）は一般にハンドルバーマウントより振動が小さいとされる。これは、フォークのトップブリッジ周辺がハンドルバーの端部より質量が大きく、共振しにくいためだ。

もうひとつの対策は、バーエンドウェイトの追加やハンドルバー内部にウェイトを仕込む方法だ。これはハンドルバー自体の共振周波数を変えてしまう古典的な手法で、スマホマウントとは直接関係ないが、結果としてマウント位置の振動を低減する効果がある。

そして究極の選択は、スマートフォンをマウントに固定しないことだ。タンクバッグのクリアポケットにスマートフォンを入れる方式や、Bluetooth インカム経由の音声ナビだけで走る方式は、振動問題を根本から回避できる。ただしナビの視認性を優先する場合、現実的にはマウント＋ダンパーの組み合わせが落としどころになる。

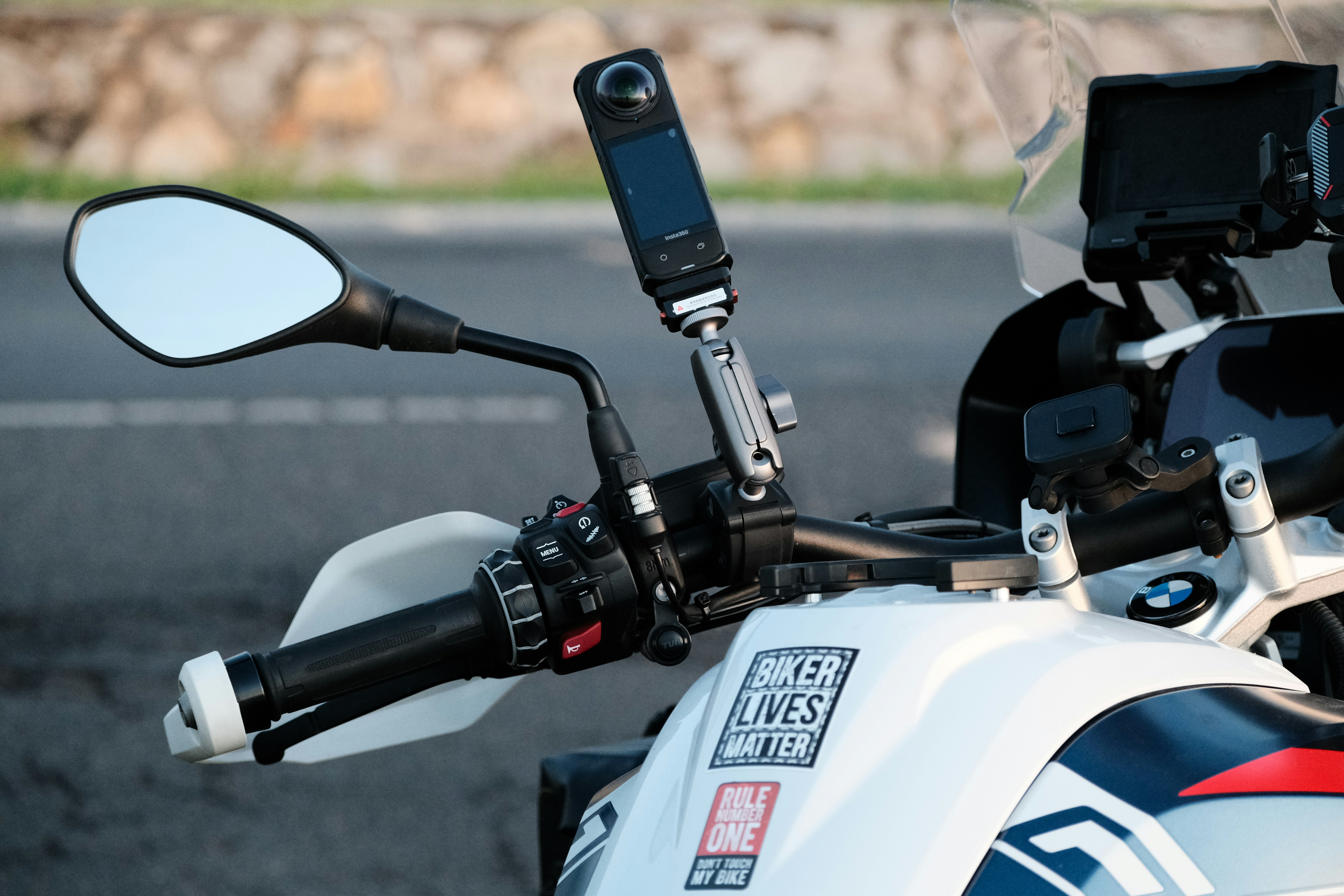

Photo by Mike Hindle on Unsplash

競合マウントとの比較、そして防水の話

Quad Lock 以外にも振動対策を謳うスマホマウントは存在する。SP Connect はスイスのブランドで、同様のケース一体型マウントシステムを展開しており、やはり振動吸収モジュールをオプション設定している。RAM Mounts は汎用性の高いボールジョイント式マウントの老舗で、ゴムボールの弾性がある程度の振動を吸収するが、OIS 対策を目的とした専用ダンパーは標準ラインナップにはない。

Quad Lock が支持されている理由のひとつは、着脱のスムーズさだ。信号待ちでスマホを外してポケットに入れ、走り出す前にワンタッチで戻す──この一連の動作が片手で完結する。RAM Mounts のクランプ式は固定力に定評があるが、着脱に両手と数秒を要する。SP Connect は Quad Lock に近いツイストロック方式だが、日本国内での流通量とケースの対応機種数では Quad Lock に一日の長がある。

防水について触れておく。Quad Lock はスマートフォン全体を覆う「Poncho」と呼ばれる防水カバーをオプションで販売している。タッチ操作に対応した薄い透明フィルムで、雨天走行時の浸水を防ぐ。ただし、Poncho を装着するとダンパーの上にさらにカバーの重量が加わるため、エラストマーへの荷重が増え、わずかだが減衰特性が変わる可能性がある。メーカーはPonchoとダンパーの併用を前提に設計しているとされるため、実用上の問題は小さいが、理屈の上では留意しておきたい点だ。

もうひとつ、充電の問題がある。Quad Lock はワイヤレス充電対応のマウントヘッドも展開しているが、振動ダンパーを挟むとスマートフォンとマウントヘッドの距離が開くため、ワイヤレス充電の効率が低下する場合がある。USB ケーブルによる有線充電であればこの問題は生じない。ワイヤレス充電を重視する場合は、ダンパーとの物理的なクリアランスに注意が必要だ。

Photo by Wild Huang on Unsplash

📺 関連映像: Quad Lock vs SP Connect motorcycle phone mount comparison — YouTube で検索

まとめ──振動と共存するための最適解

Quad Lock の Vibration Dampener は、スマートフォンの OIS 機構を二輪車の振動から守るという一点に特化した、理にかなった製品だ。多層エラストマーによる広帯域減衰の設計思想は、単なるゴムブッシュとは一線を画する。ただし万能ではない。エンジン形式やマウント位置によっては減衰しきれない振動が残るし、エラストマーの劣化に伴う定期交換も必要だ。

最も合理的な運用は、ダンパー装着を前提としたうえで、以下の三点を意識することだろう。第一に、マウント位置はハンドルバーの端部よりもステムトップを優先する。第二に、長距離ツーリングや大排気量単気筒のような高振動環境では、停車中にスマートフォンをマウントから外す習慣をつける。第三に、ダンパーのエラストマーが硬化してきたら躊躇なく交換する。数千円のダンパー交換を惜しんで数万円のカメラ修理に至るのは、あまりにも割に合わない。

スマートフォンは現代のライディングにおけるナビゲーション、記録、通信の中枢であり、それを二輪車の振動環境に持ち込むこと自体がある種の矛盾を孕んでいる。その矛盾を「完全解消」するのではなく、「実用的に折り合える水準まで緩和」するのが、Vibration Dampener というプロダクトの本質的な立ち位置だ。

振動とスマートフォンの関係をもう少し掘り下げたい向きには、『ライダーのためのスマートフォン活用術』（枻出版社）が電子機器のバイクへの搭載全般を扱っている。また、バイクの振動特性とエンジン形式の関係については、『タンデムスタイル 2024年4月号』（クレタ）がスマホマウントの比較特集の中でエンジン別振動テストの結果を掲載しており、参考になる。

---
